Qbus Συνδεσμολογίες – Υλικά πίνακα

REL08. 8-Fold Relay 16A/230V

Υλικό ράγας με 8 εξόδους on/off ή ρολών στα 16Α/230Vac.
Διαθέτει μηχανική μανδάλωση (λειτουργία για ρολά), & χειροκίνητο έλεγχο επιλογέα.
Για κάθε έξοδο 3 κλέμες: 1η=παροχή, 2η=normal open, 3η=normal close.
Οι 8 ανεξάρτητες επαφές μπορούν να χρησιμοποιηθούν για οτιδήποτε: mono-stable (bell), bi-stable (on/off), ρολά, θέρμανση, timer, interval κτλ.
Bus load : 10mA at nominal 13,8V. Modules DIN Rail=9

Στην φωτογραφία βλέπουμε:
1. Αριστερά επάνω τροφοδοσία AC για να έχει ισχύ το ίδιο το υλικό (δεν τροφοδοτούνται έξοδοι απο εδώ).
2. Αριστερά κάτω τις πορτοκαλί κλέμες για το δίκτυο bus.
3. Στα δεξια στον κορμό 4 ανεξάρτητες έξοδοι απο επάνω (1+2+3+4) και 4 απο κάτω (5+6+7+8). Σε φώτο για παράδειγμα έχουμε σχεδιάσει παράδειγμα ρολών επάνω & κάτω on/off. Μπορεί να έχει 1 ρολό κάτω και όλα τα υπόλοιπα on/off.
Διαμόρφωση χειροκίνητος έλεγχος: Πατάμε ταυτόχρονα & κρατάμε πατημένα τα δύο πλήκτρα SEL & ON/OFF. Το κόκκινο led ανάμεσα τους αναβοσβήνει γρήγορα και μετά γίνεται σταθερά κόκκινο. Απελευθερώνουμε την πίεση. Πλέον με το πάτημα του SEL μπορούμε να πλοηγηθούμε στις επαφές & με το ON/OFF να επιλέξουμε επιθυμητή κατάσταση. Σε 5-8sec η μονάδα έρχεται σε ηρεμία αποθηκεύοντας τις επιλογές μας.
Κατάργηση χειροκίνητου ελέγχου: Πατάμε ταυτόχρονα & κρατάμε πατημένα τα δύο πλήκτρα SEL & ON/OFF. Το κόκκινο led αναβοσβήνει γρήγορα, μετά γίνεται σταθερά κόκκινο & μετά σβήνει. Αφήνουμε την πίεση μόλις σβήσει το led. ΟΛΕΣ οι επαφές έχουν επανέλθει στον έλεγχο του δικτύου bus.
Τα πορτοκαλί led εξηγούνται ως εξής :
Σταθερά σβηστό = Έλεγχος από δίκτυο Qbus [π.χ. διακόπτες] & OFF επαφή.
Σταθερά ανοιχτό = Έλεγχος από δίκτυο Qbus [π.χ. διακόπτες] & ON επαφή.
Αναβοσβήνει με περισσότερο χρόνο OFF = Χειροκίνητος έλεγχος & Forced OFF επαφή (δεν ελέγχεται απο διακόπτες).
Αναβοσβήνει με περισσότερο χρόνο ON = Χειροκίνητος έλεγχος & Forced ΟΝ επαφή (δεν ελέγχεται απο διακόπτες).

Qbus Stand alone Range

REL04SA: 4-Fold Relay 16A/230V.

Υλικό ράγας με 4 εξόδους on/off ή ρολών στα 16Α/230Vac.

Διαθέτει πλήκτρα στην πρόσοψη για απευθείας χειροκίνητο έλεγχο.
Οι 4 ανεξάρτητες επαφές μπορούν να χρησιμοποιηθούν για οτιδήποτε: mono-stable (bell), bi-stable (on/off), ρολά, θέρμανση, timer, interval κτλ.
Αυτόνομη μονάδα της Qbus Stand alone γκάμας (λειτουργεί χωρίς δίκτυο bus) ελεγχόμενη από απλούς διακόπτες τύπου push button. Στο μέλλον μπορεί να συνδεθεί με καλώδιο bus και να αποτελέσει μέρος δικτύου qbus χωρίς καμμία άλλη απαίτηση.
Bus load : 10mA at nominal 13,8V. Modules DIN Rail=6.

Στην φωτογραφία βλέπουμε:
1. Αριστερά επάνω τροφοδοσία AC για να έχει ισχύ το ίδιο το υλικό (δεν τροφοδοτούνται έξοδοι απο εδώ).
2. Αριστερά κάτω τις πορτοκαλί κλέμες για το δίκτυο bus.
3. Στα δεξια επάνω 4 ανεξάρτητες έξοδοι.
4. Στα δεξιά κάτω 4 ψυχρές επαφές (4+1+common) για ανεξάρτητο έλεγχο του υλικού μέσω αυτών.
Λειτουργία, συνδεσμολογία σε Stand Alone Mode.
Χρησιμοποιώντας απλούς διακόπτες push button πατώντας το πλήκτρο, κλείνουμε την επαφή common+01 & κλείνει το ρελέ 1, όταν ξαναπατήσουμε θα ανοίξει. Αντίστοιχα σε άλλο διακόπτη push button επαφές 02+common, 03+common, 04+common. Εάν κλείσουμε την επαφή common+All τότε θα ενεργοποιηθεί το σενάριο ALL ON/UP ενώ εαν κρατήσουμε πατημένο (>από 3sec) θα ενεργοποιήσουμε σενάριο ALL OFF/DOWN. Με αυτόν τον τρόπο μπορούμε να έχουμε σενάρια όλα φώτα on/off & όλα ρολλά up/down.
Μπορούν να συνδεθούν πολλά REL04SA και να έχουμε τις εντολές ALL-ON/OFF από 1 push button συνδέοντας παράλληλα το common+All σε όλα.
Με ένα τροφοδοτικό 5-24V (για τροφοδοσία των Led) μπορούμε να έχουμε και ενδεικτικά led στα push buttons.

Qbus Stand alone Range

DIM04SA. 4-Fold Universal Dimmer 4*500W/230V4

Υλικό ράγας με 4 εξόδους dimming στα 500VA/230Vac.
Max load: Incandescent / halogen with electronic transfo: max 500VA at 230Vac each circuit. – Halogen with classic (magnetic) transfo max 400VA at 230Vac each circuit – CFL and 230V LED lamps max 100W each circuit. Min load: Incandescent / halogen / 230V LED load: 10VA at 230Vac each circuit. – CFL lamps 10W each circuit
Τα dimmer λειτουργούν ψηφιακά με ακρίβεια 8 bit, γίνεται συνδεσμολογία φάσης & ουδετέρου πάνω στο υλικό). Διαθέτει πλήκτρα στην πρόσοψη για απευθείας χειροκίνητο έλεγχο.
Bus load : 10mA at nominal 13,8V. Modules DIN Rail=9.

Αυτόνομη μονάδα της Qbus Stand alone γκάμας (λειτουργεί χωρίς δίκτυο bus) ελεγχόμενη από απλούς διακόπτες τύπου push button. Στο μέλλον μπορεί να συνδεθεί με καλώδιο bus και να αποτελέσει μέρος δικτύου qbus χωρίς καμμία άλλη απαίτηση.

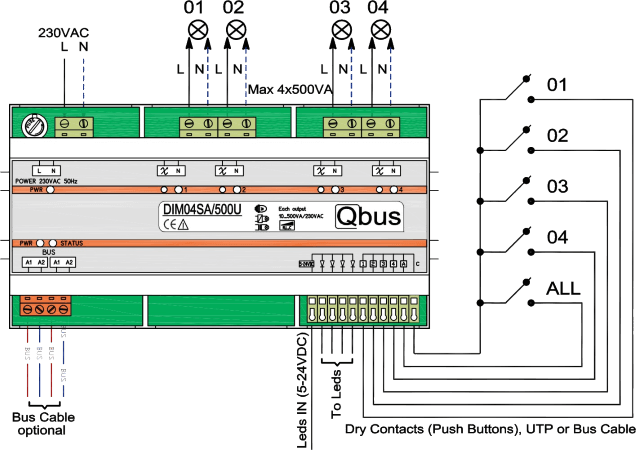

Στην φωτογραφία βλέπουμε:
1. Αριστερά επάνω τροφοδοσία AC που τροφοδοτούν το υλικό και τις εξόδους dimming.
2. Αριστερά κάτω τις πορτοκαλί κλέμες για το δίκτυο bus.
3. Στα δεξια επάνω 4 έξοδοι dinmming με κλέμες για συνδεση L+N της γραμμής φωτισμού.
4. Στα δεξιά κάτω 4 ψυχρές επαφές (4+1+common) για ανεξάρτητο έλεγχο του υλικού μέσω αυτών.
Λειτουργία, συνδεσμολογία σε Stand Alone Mode.
Χρησιμοποιώντας απλούς διακόπτες push button πατώντας το 01 πλήκτρο, κλείνουμε την επαφή common+01 & θα ενεργοποιηθεί σταδιακά το dimmer 1 (από 0 σε μέγιστο σε 2,5sec), όταν ξαναπατήσουμε σταδιακά θα κλείσει. Σύντομο πάτημα θα ανάψει ή σβήσει τελείως το dimmer. Αντίστοιχα σε άλλο διακόπτη push button επαφές 02, 03, 04. Εάν κλείσουμε την επαφή common+All για παραπάνω από 3sec τότε θα ενεργοποιηθεί το σενάριο ALL ON ενώ αν στιγμιαία (λιγότερο από 3sec) θα ενεργοποιήσουμε σενάριο ALL OFF. Με αυτόν τον τρόπο μπορούμε να έχουμε σενάρια όλα φώτα on/off.
Μπορούν να συνδεθούν πολλά DIM04SA και να έχουμε τις εντολές ALL-ON/OFF από 1 push button συνδέοντας παράλληλα το common+All σε όλα.
Με ένα τροφοδοτικό 5-24V (για τροφοδοσία των Led) μπορούμε να έχουμε και ενδεικτικά led στα push buttons

Qbus Stand alone Range

ANR04SA. 4-Fold Analog 1-10/0-10V Dimmer

Υλικό ράγας για έλεγχο 4 αναλογικών dimmer των οποίων ο χειρισμός γίνεται με τάση 0/1-10V.
Ο έλεγχος περιλαμβάνει 4 εξόδους 0/1-10V & 4 εξόδους ρελέ 16Α. Με την έναρξη λειτουργίας κάθε αναλογικής εξόδου (1-4) οπλίζεται ταυτόχρονα και η αντίστοιχη επαφή (1-4).
Μπορεί να χρησιμοποιηθεί για έλεγχο dimming λαμπτήρων φθορισμού μέσω ballast 1-10V ή dimming LedTapes μεσω αντίστοιχου τροφοδοτικού & driver.
Each output can handle: Max 4mA Source (source 0-10V) /// Max 20mA (sink 1-10V) /// PWM out (from internal power supply) 10V max.4mA /// PWM out (from external power supply) 10-24V
Διαθέτει πλήκτρα στην πρόσοψη για απευθείας χειροκίνητο έλεγχο.
Bus load : 10mA at nominal 13,8V. Modules DIN Rail=6.

Αυτόνομη μονάδα της Qbus Stand alone γκάμας (λειτουργεί χωρίς δίκτυο bus) ελεγχόμενη από απλούς διακόπτες τύπου push button. Στο μέλλον μπορεί να συνδεθεί με καλώδιο bus και να αποτελέσει μέρος δικτύου qbus χωρίς καμμία άλλη απαίτηση.
Στην φωτογραφία βλέπουμε:
1. Αριστερά επάνω τροφοδοσία AC για να έχει ισχύ το ίδιο το υλικό (δεν τροφοδοτούνται έξοδοι απο εδώ).
2. Αριστερά κάτω τις πορτοκαλί κλέμες για το δίκτυο bus.
3. Στα δεξια επάνω 4 ανεξάρτητες έξοδοι ON/OFF που γίνονται off όταν dimming=0.
4. Κάτω αριστερά τις εξόδους dimming 0/1-10V
5. Στα δεξιά κάτω 4 ψυχρές επαφές (4+1+common) για ανεξάρτητο έλεγχο του υλικού μέσω αυτών.
Λειτουργία, συνδεσμολογία σε Stand Alone Mode & χαρακτηριστικά ώς DIM04SA.

Qbus Stand alone Range

CVD04SA: 4-Fold Constant Voltage Dimmer for RGB+W LEDstrips.

Υλικό ράγας κατάλληλο για έλεγχο (χωρίς την βοήθεια driver) 4 Led-Tape dimmer.
Τροφοδοσία 12-48VDC και διαθέτει 4 συνολικά εξόδους για τις LedTapes. Μπορούν να τοποθετηθούν 4 white Ledtapes ή μπορούν να συνδυαστούν όπως θέλουμε (όπως φώτο).
Κάθε έξοδος μπορεί να οδηγήσει φορτίο 7Αmp.
Bus load : 10mA at nominal 13,8V. Modules DIN Rail=6.

Αυτόνομη μονάδα της Qbus Stand alone γκάμας (λειτουργεί χωρίς δίκτυο bus) ελεγχόμενη από απλούς διακόπτες τύπου push button. Στο μέλλον μπορεί να συνδεθεί με καλώδιο bus και να αποτελέσει μέρος δικτύου qbus χωρίς καμμία άλλη απαίτηση.

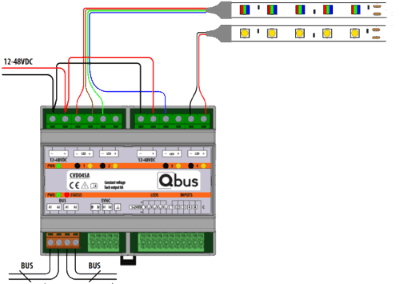

Στην φωτογραφία βλέπουμε:
1. Αριστερά επάνω τροφοδοσία 12-48VDC που τροφοδοτούν το υλικό και τις 2 πρώτες εξόδους dimming. Γέφυρα προς τα δεξιά για να τροφοδοτήσουμε και τις άλλες 2 εξόδους dimming. Προσοχή δίνουμε στα (+)&(-) στην σωστή σύνδεση πολικότητας υλικού & Led tapes.
2. Αριστερά κάτω τις πορτοκαλί κλέμες για το δίκτυο bus.
3. Στα δεξια επάνω 2+2 έξοδοι dimming (συνδέουμε κατευθείαν καλώδια Led tape).
4. Στα δεξιά κάτω 4 ψυχρές επαφές (4+1+common) για ανεξάρτητο έλεγχο του υλικού μέσω αυτών.
Λειτουργία, συνδεσμολογία σε Stand Alone Mode & χαρακτηριστικά ώς DIM04SΑ.
